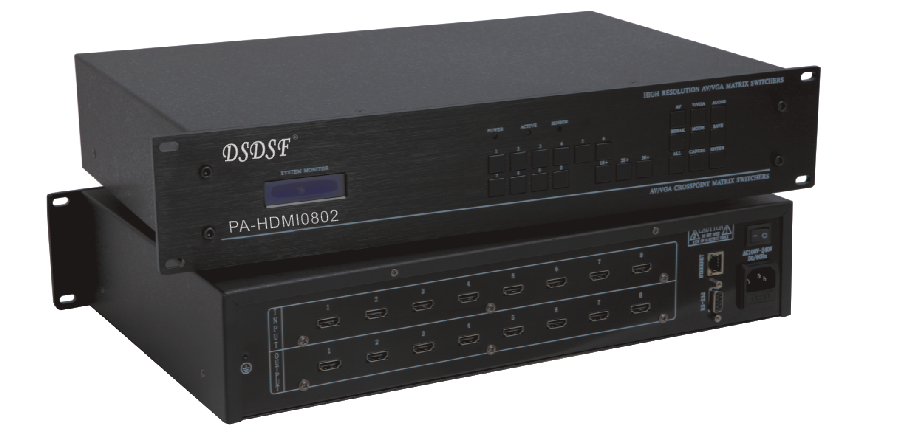

产品特点

应用场所：

会议室、多功能厅、报告厅、礼堂、指挥中心等场所的集中控制系统。

产品特性：

标准机箱设计，装机高度4U，适合标准机柜安装；

采用三星S3C2440处理器搭配FPGA可编程逻辑阵列电路XC3S200A，运行速度更快，性能更稳定；

采用高速数字交换技术，完美解决串扰、重影与拖尾现象，100%真实重现输入信号的视频效果；

采用美国4.5GHz高带宽芯片，运用数字同步识别处理（DSIP）技术，图像特别清晰；

支持信号时序重整、CEC，36位真彩技术、无缝集成CMMAW技术和CCSEB电源管理技术；

采用3D全新蓝色矩阵式显示屏，全中文显示工作状态；

内置轮循切换功能，能任意设定间隔时间和通道；

内置32组场景存储功能，能直接在面板操作；

8路HDMI音视频信号输入；8路 HDMI音视频信号输出；

HDMI输入和输出端采用进口HDMI接口；

支持蓝光DVD24/50/60fs/HD-DVD/xvYCC；

支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；

使用高品质HDMI1.3版本的线缆，输入传输距离可达20米，输出传输距离可达30米，兼容HDMI1.4版本，符合HDCP标准；

专用端口，能直接和无线触摸屏连接，即插即用；

全贴片SMD工艺，特有ESD静电保护功能；

采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成信号切换；

带有断电现场切换记忆保护、视频同步或分离切换等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用；

技术参数：

接口带宽：4.5GHz（-3Db）满载

增益：0dB

像素带宽：225 MHz

支持最高协议：HDMI1.4 协议

切换速度：200 ns(最长时间)

最大支持分辨：Normal-PC：1600x1200@60_24bit，HDPC: 1920x1200P@ 60_24bit，HDTV：1920x1080P@60_36bit

接口：HDMI接口A型19针母头

最小/最大电平：0.5V至1.0 Vp-p无偏移

串行控制接口：RS-232，9-针母D型

波特率与协议：波特率：9600，数据位：8位，停止位：1，无奇偶校验位

以太网控制接口：RJ-45母接口

以太网控制协议：TCP/IP

温度储存、使用温度：-20°～ +70°C

湿度储存、使用湿度：10% ～ 90%

电源规格：AC100～240V，50/60Hz

尺寸：482*282*180mm

重量：16.1KG
