产品特点

应用场所：

会议室、多功能厅、报告厅、礼堂、指挥中心等场所的信号矩阵。

产品特性：

标准机箱设计，装机高度6U，适合标准机柜安装；

采用三星S3C2440处理器搭配FPGA可编程逻辑阵列电路XC3S200A，运行速度更快，系性能更稳定；

采用美国TI公司DM355数字视频处理芯片和THS7327长距离VGA驱动芯片，图像特别清晰，驱动距离高达80米；

采用500M高带宽芯片，具有长线驱动功能，支持2048X1536高分辨率设计电路；

运用数字同步识别处理（DSIP）、信号长距离传输失真增益补偿技术；

支持无缝集成CMMAW技术和CCSEB电源管理技术；

采用3D全新蓝色矩阵式显示屏，全中文显示工作状态；

内置轮循切换功能，能任意设定间隔时间和通道；

内置32组场景存储功能，能直接在面板操作；

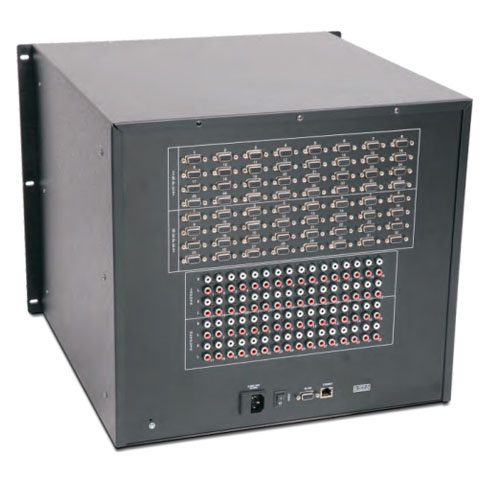

32路VGA电脑信号输入；16路VGA电脑信号输出；

32路立体声音频输入；16路立体声音频输出；

支持音视频同步或分离切换功能；

VGA视频输入和输出端采用DB15母接口；

立体声音频输入和输出端采用RCA接口；

专用端口，能直接和无线触摸屏连接，即插即用；

特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)

全贴片SMD工艺，特有ESD静电保护功能；

采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成信号切换；

带有断电现现场切换记忆保护，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用；

技术参数：

切换速度：200 ns（最长时间）

视频输入/输出信号类型：RGBHV，RGBS，RGsB，RsGsBs，复合视频，成分视频

输入阻抗：510Ω

输出阻抗：75 Ω

最大传输延时：水平:90ns，垂直:160ns

视频制式：NTSC 3.58，NTSC 4.43，PAL，SECAM

音频输入/输出接口：RCA接口

增益：0dB

频率响应：20 Hz ～ 20 kHz

总谐波失真+噪声：0.03% @ 1 kHz （额定电压下）

信噪比（S/N ）：>90dB

立体声分离度：>80dB @ 1 kHz

阻抗 输入：>10 kΩ（平衡或/ 非平衡接法）；输出：50 Ω （非平衡接法）， 100 Ω（ 平衡接法）

串行控制接口：RS-232，9-针母 D型 接口

波特率与协议：波特率：9600，数据位：8位， 停止位：1，无奇偶校验位

以太网控制接口（选配）：RJ-45母接口

以太网控制协议：TCP/IP

储存、使用温度: -20°～ +70°C

储存、使用湿度：10% ～ 90%

电源规格：AC100～240V，50/60Hz

尺寸：482*282*270mm

重量：18.6KG
